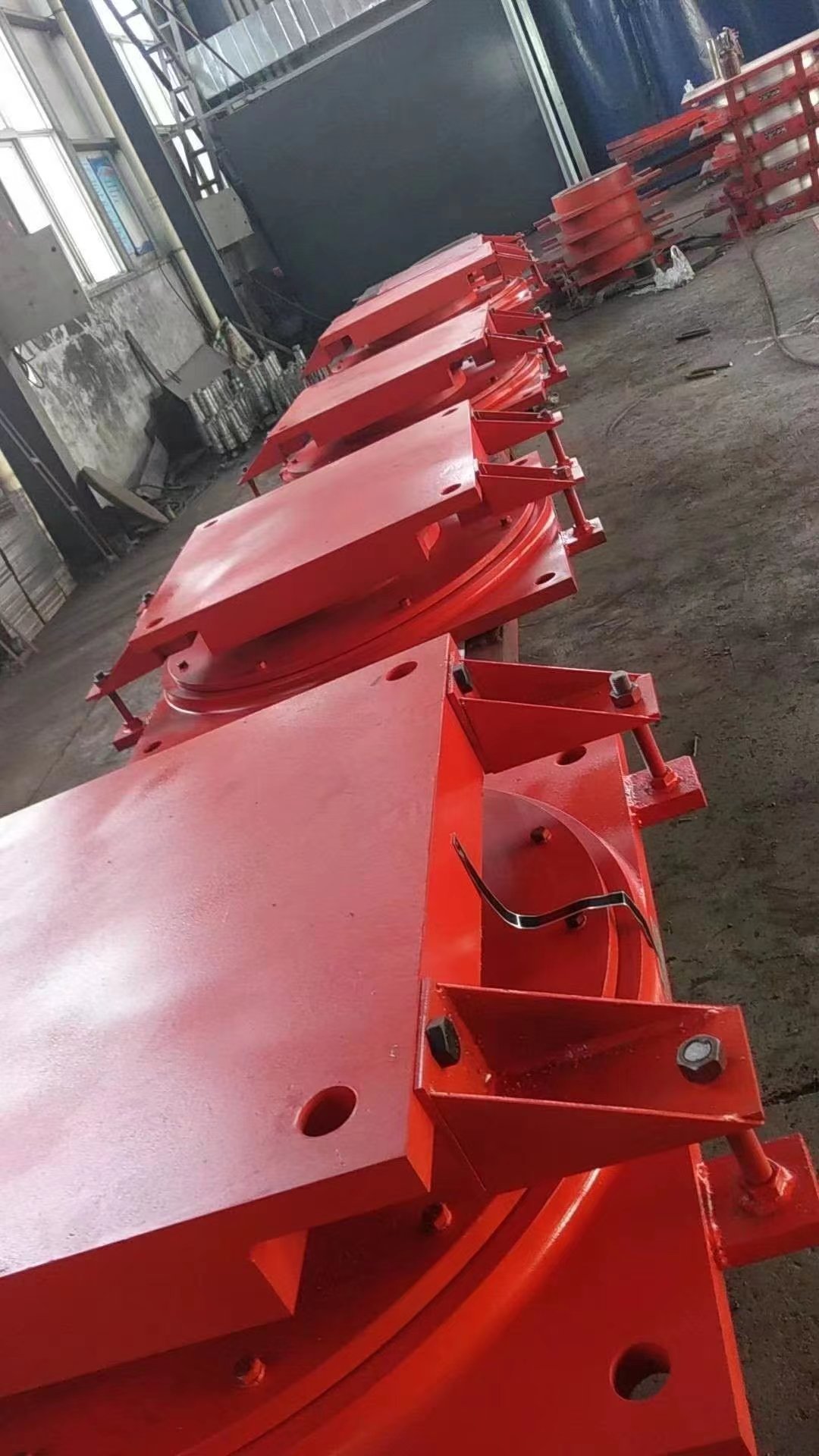

公路桥梁摩擦摆式减隔震支座JZQZ-15000ZX-Z50价格
摩擦摆减震球形支座应用范围
主要用于采光顶网架工程、玻璃屋面工程、大剧院钢结构工程、连廊、桁架工程、大跨度体育场馆、电厂圆形网架工程、国际博览中心钢结构工程、地铁站、游泳馆桁架工程、展厅等项目工程。
摩擦摆减震球形支座性能特点
1.JZQZ型摩擦摆式球型减隔震支座可万向转动、万向承载，能很好地满足上部结构各种荷载所产生的反力的传递、转动、移动要求，保证反力合力集中、明确、安全可靠。
2.JZQZ型摩擦摆式球型减隔震支座可承受拉、压、剪（横向）力，在巨大的随机地震力作用下，只要上、下结构本身不破坏，就不会发生落梁、落架等灾难性后果，故特别适用于高烈度地震区的设防，具备能抗地震烈度9度的能力。
创新点：
1）采用在普通盆式橡胶支座的基础上加设一个摩擦摆式隔震底座。
2）发生地震时，当地震水平力超过20%的竖向荷载后，摩擦减震底座上的剪力螺栓剪断，桥梁将按摩擦减震底座的曲率半径，以一定的隔震周期摆动，通过重力和盆式橡胶支座与摩擦减震底座之间的球面聚四氟乙烯板摩擦阻尼消能。同时，在地震结束后，支座在梁体重力作用下，克服球面聚四氟乙烯板的摩擦，可以自动恢复位置。
3）剪力螺栓采用了特种构造，在剪断后可以通过专用搬手将断于底座上的螺栓断根取出，便于地震后支座的修复。
4）通过调整摩擦减震底座的曲率半径，可以达到调整支座隔震周期、水平刚度和阻尼比的目的。
JZQZ型摩擦摆球型减隔震支座,摩擦摆球型减隔震支座
